Framtidens ställverk: så byter Sverige ut växthusgasen SF6 i elnätet

Publicerad Uppdaterad Av Redaktionen

Ställverken är elnätets kopplingspunkter. I dem sitter brytare, frånskiljare och mättransformatorer som styr strömmen och kopplar bort fel på bråkdelen av en sekund. I decennier har de flesta kompakta ställverk isolerats med gasen svavelhexafluorid, SF6, som är den starkaste växthusgas som finns.

Nu ställs branschen om. EU förbjuder SF6 i nya ställverk steg för steg fram till 2032 och svenska nätbolag har redan tagit flera av de första SF6-fria anläggningarna i drift. Här går redaktionen igenom tekniken, de svenska projekten, reglerna och vad omställningen kostar. Med räknaren ser du hur mycket klimatpåverkan en viss mängd SF6 motsvarar.

  • 23 500gånger starkare växthusgas än koldioxid
  • 3 200 årkan SF6 finnas kvar i atmosfären
  • 2032förbud över 145 kV
  • 10-20 %högre projektkostnad enligt Svenska kraftnät

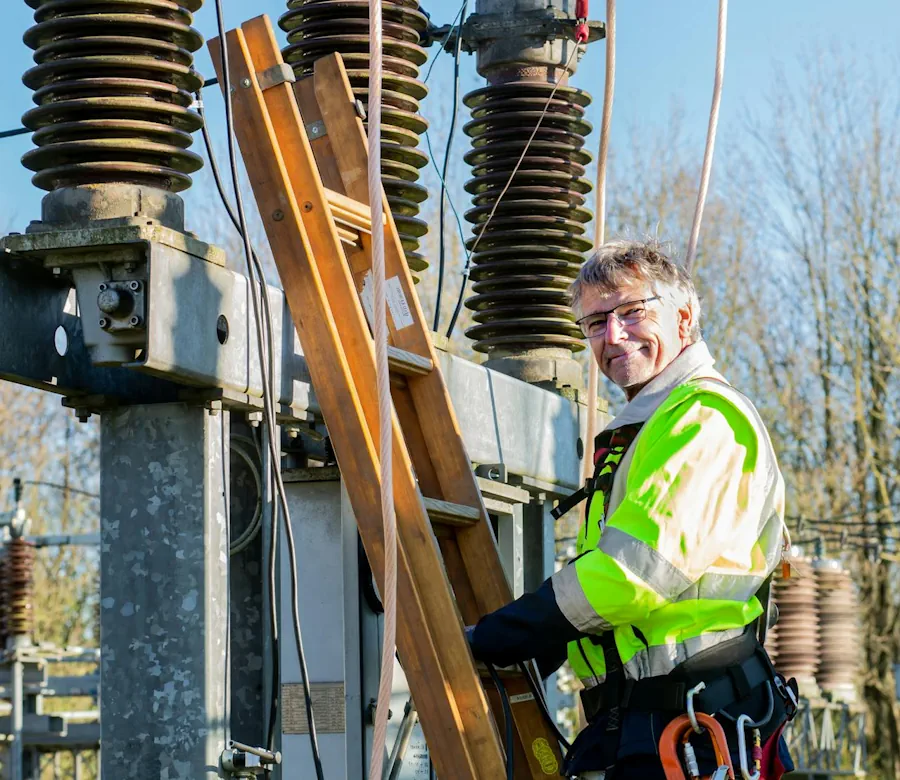

Vad ett ställverk gör

Ett ställverk fördelar el mellan ledningar och transformatorer och skyddar nätet när något går fel. Brytarna måste kunna slå av strömmar på tiotusentals ampere och släcka den ljusbåge som uppstår när kontakterna öppnas.

Det finns två huvudtyper. Luftisolerade ställverk står utomhus och använder vanlig luft mellan komponenterna, vilket kräver stora avstånd och mycket mark. Gasisolerade ställverk, GIS, har komponenterna inkapslade i metallrör fyllda med isolergas och tar bara en bråkdel av utrymmet.

I städer där mark är dyr har GIS länge varit standard. Det är där bytet från SF6 är svårast och viktigast, eftersom gasmängderna per station är stora.

  • LuftisoleratStor yta, luft som isolering, oftast utomhus.
  • Gasisolerat GISKompakt, metallinkapslat, isolergas under tryck.
  • BrytareSlår av ström och släcker ljusbågen.
  • MättransformatorMäter ström och spänning för skydd och styrning.

Problemet med SF6

SF6 isolerar och släcker ljusbågar mycket effektivt, vilket gjorde gasen dominerande i högspänningsutrustning. Enligt GE står transmissionsbranschen för omkring 80 procent av världens användning.

Baksidan är klimatpåverkan. Ett kilo SF6 som läcker ut motsvarar omkring 23 500 kilo koldioxid och gasen kan finnas kvar i atmosfären i upp till 3 200 år. Läckagen från ett enskilt ställverk är små, men den samlade mängden i elnäten är stor och växer när näten byggs ut.

Växthuspotential jämfört med koldioxid

1Koldioxid235g3-gas, ungefär23 500SF6Koldioxid1g3-gas, ungefär235SF623 500

Källa: GE Vernova och GE Grid Solutions. Faktor, koldioxid = 1.

Alternativen till SF6

Tillverkarna har valt olika vägar. Siemens Energy använder vakuumbrytare för att släcka ljusbågen och så kallad clean air för isolering, en renad blandning av 80 procent kväve och 20 procent syre. Den har ingen växthuspotential alls.

GE Vernova och Hitachi Energy använder gasblandningar med fluornitril, koldioxid och syre. GE kallar sin blandning g3 och anger att växthuspotentialen är omkring 99 procent lägre än för SF6. Fördelen med fluornitril är att ställverken blir lika kompakta som med SF6, vilket spelar roll i trånga stadsmiljöer.

Tre tekniker för SF6-fria ställverk
Teknik Släckning Isolering Exempel
Clean air och vakuum Vakuumbrytare Kväve och syre Siemens Energy Blue
g3 Gasblandning Fluornitril, CO2, O2 GE Vernova
EconiQ Gasblandning eller CO2 Fluornitril, CO2, O2 Hitachi Energy

Svenska projekt

Siemens fick 2018 en order från E.ON på SF6-fri högspänningsutrustning till stationen Fårhult nära Västervik, enligt företaget det första koldioxidneutrala högspänningsprojektet i Sverige. Utrustningen klarar drift ned till 55 minusgrader utan uppvärmning.

I september 2021 vann GE kontraktet på Sveriges första SF6-fria gasisolerade ställverk för 145 kV, åtta fack med g3-gas i Vattenfall Eldistributions station Lindhov i Tumba söder om Stockholm. Samma år meddelade Hitachi ABB Power Grids att en SF6-fri 145 kV-brytare tagits i drift i Vattenfalls station i Skövde.

Det största steget togs i december 2025. Svenska kraftnät tecknade då ett avtal på drygt två miljarder kronor med Hitachi Energy om fem 420 kV-stationer med SF6-fria ställverk i Kappetorp, Kronåsen, Råcksta, Björksätra och Anneberg. Projektet ingår i satsningen Storstockholm Väst och ska ge plats för upp till 5 terawattimmar mer elanvändning per år.

  1. 2018E.ON beställer SF6-fri 145 kV-utrustning från Siemens till Fårhult.
  2. 2021Hitachi ABB Power Grids tar en SF6-fri 145 kV-brytare i drift i Skövde.
  3. 2021GE får kontraktet på Sveriges första SF6-fria 145 kV GIS i Lindhov.
  4. 2025Svenska kraftnät beställer fem SF6-fria 420 kV-stationer till Stockholmsregionen.

EU:s förbud steg för steg

EU:s nya förordning om fluorerade växthusgaser, 2024/573, trädde i kraft i mars 2024. Den förbjuder att nya ställverk med f-gaser tas i drift i fyra steg beroende på spänning. Från 2035 får ny SF6 inte längre användas för service och underhåll av befintlig utrustning.

Förbud mot f-gaser i nya ställverk enligt EU 2024/573
Från Spänning Omfattning
1 jan 2026 Upp till 24 kV Alla f-gaser
1 jan 2028 52-145 kV, upp till 50 kA F-gaser med GWP 1 eller mer
1 jan 2030 24-52 kV Alla f-gaser
1 jan 2032 Över 145 kV eller över 50 kA F-gaser med GWP 1 eller mer

Förordningen har undantag, bland annat för utrustning som beställts före den 11 mars 2024 och när ingen SF6-fri lösning fått anbud i en upphandling. Naturvårdsverket har vägledning om reglerna i Sverige.

Kostnad och mognad

Svenska kraftnät utvärderade tekniken i två år innan myndigheten bestämde sig. Enligt en konferensrapport från CIGRE 2026 bedömdes SF6-fri GIS vara beprövad upp till 145 kV och mogen för 420 kV. Kraven i upphandlingen var en växthuspotential på högst 1 000 och fullständiga typprov.

Beslutet förhindrar att myndighetens samlade SF6-mängd ökar med 50 procent. Utrustningen är dyrare i inköp, men den totala projektkostnaden bedöms öka med 10-20 procent och vägas upp av lägre driftkostnader på sikt. För utrustning utan f-gaser behövs heller ingen f-gasrapportering under drift, enligt Siemens.

Räknare: SF6 i koldioxid

Räknaren räknar om SF6 till koldioxidekvivalenter med faktorn 23 500. Förvalt värde är 1 200 kilo, den mängd Hitachi Energy anger att ett enda fack i en SF6-fri 420 kV-station undviker.

RÄKNARE: SF6 OCH KLIMATPÅVERKAN

Visas när sidan laddas.

Läckagenivåerna är exempel. Verkliga läckage beror på utrustningens ålder och underhåll.

Testa dina kunskaper om SF6-fria ställverk

QUIZ: FRAMTIDENS STÄLLVERK

Välj ett svar på varje fråga och tryck på Visa.

Svaren bygger på uppgifterna i artikeln. Inga svar sparas.

Vanliga frågor

Vad är ett SF6-fritt ställverk?

Ett ställverk där isolering och ljusbågssläckning sker utan svavelhexafluorid, till exempel med vakuumbrytare och renad luft eller med gasblandningar baserade på fluornitril.

Varför fasas SF6 ut?

SF6 är en extremt stark växthusgas, omkring 23 500 gånger starkare än koldioxid. Den kan finnas kvar i atmosfären i upp till 3 200 år.

När förbjuds SF6 i nya ställverk?

Enligt EU-förordningen 2024/573 från 2026 upp till 24 kV, 2028 för 52-145 kV, 2030 för 24-52 kV och 2032 över 145 kV. Från 2035 får ny SF6 inte användas för underhåll.

Vilka svenska nätbolag har SF6-fria ställverk?

E.ON i Fårhult, Vattenfall Eldistribution i Lindhov och Skövde och Svenska kraftnät, som beställt fem 420 kV-stationer till Stockholmsregionen.

Blir det dyrare?

Utrustningen kostar mer i inköp. Svenska kraftnät bedömer att den totala projektkostnaden ökar med 10-20 procent men att en del vägs upp av lägre driftkostnader.
